• 100W
  • 特点

     ● 小型化、高可靠性设计
     ● 单相交流全范围电压输入
     ● 可承受四级浪涌能力
     ● 完善的过压过流保护

     应用领域:

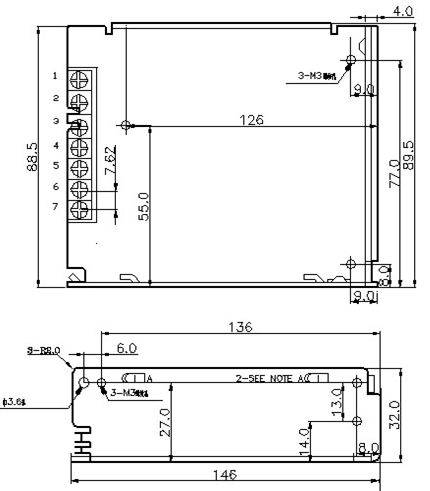

    外形尺寸及引脚定义

    引脚 名称 功能
    1 L 火线
    2 N 零线
    3 FG 接地
    4 -VOUT 输出负
    5
    6 +VOUT 输出正
    7

    注: 1.尺寸单位均为mm
         2.除特别注明,尺寸公差为±0.3mm
         3.PCB为FR4板材

     技术规范

    电源型号 100W系列
    输入 电压[V]*1 AC85~264V 或 DC120~375V
    频率[Hz] 47~63
    效率[%] >83
    输入电流(A) 110V:1.44       220V:0.81
    浪涌电流[A] 110V:20       220V:40
    输出 路数 具体输出电压和输出电流详见附表
    电压[V]
    电流[A]
    输出电压精度[%] ±1%
    纹波及噪声[%]*2 ≤1%
    负载调整率[%]*3 ±2%
    源调整率[mV]*4 ±1%
    温度系数[%/℃] 在最大输出负载情况下,不大于±0.03%/℃
    额定功率[W] 96
    保持时间[mS]  >20
    保护 输出过压保护 主路输出:大于120%,可恢复
    过电流保护 ≥120%,可恢复。
    环境 工作温度、湿度*5 -25℃~70℃,20~90%RH
    储藏温度、湿度 -30℃~80℃,20~95%RH(无结露)
    耐振动 10~50HZ,振动10min,19.6m/s²(2倍重力加速度),X,Y,Z轴各一小时
    绝缘 绝缘耐压 输入对输出: 2.5KVAC/5mA/1Min                                            输入对输地: 2.5KVAC/5mA/1Min                                            输出对地:   1.0KVAC/5mA/1Min
    绝缘电阻 绝缘电阻>100MΩ At 500VDC(25℃,70%RH)
    电磁
    抗扰度
    EMC实验 满足IEC61000-4-2、4、5 四级实验要求
    传导EMI 满足GB9254  CISPR A级  实验要求
    机械
    参数
    重量[g] 374
    尺寸[mm] 146*89.5*32
    *1:如未特别说明,所有规格参数均在输入220VAC,额定负载,25℃环境温度进行测量。

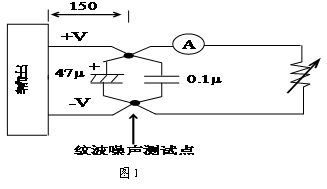

    *2:纹波测试:请参照图1连接,采用20M示波器测量。
    *3:负载调整率测试:负载从10%到100%变化,其他输出带60%的额定负载。
    *4:源调整率测试:在额定负载,输入电压从最低到最高变化。

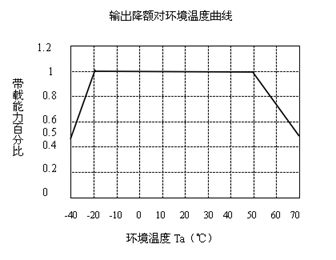

    *5: 参考图4温度降额使用曲线。

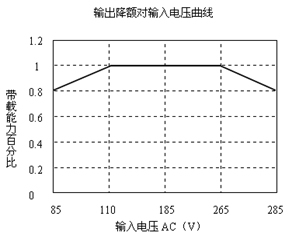

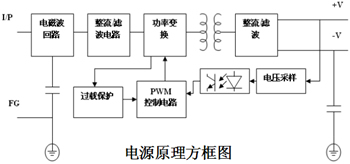

    附图





    产品型号参照表

    100W电源
    产品型号
    输入电压范围(V) 标准输出电压(V) 标准输出电流(mA) 纹波(mV)
    Vout1 Vout1 Vout1
    CWS100A-12 85~264VAC 12 8000 100
    CWS100A-24 85~264VAC 24 4000 200
