一、电源特点和适用范围
| ◆金属外壳模块化封装，体积小巧，防尘防震； | ||||||
| ◆端子方式连接，可直接安装，方便使用； | ||||||
| ◆原副边隔离，隔离强度高； | ||||||
| ◆具有输出限流功能； | ||||||
| ◆具有充电功能，可直接对外接的大容量电容进行充电； | ||||||
| 适用范围：大容量电容充电器，电力永磁开关控制器，电力操作电源等。 | ||||||
二、技术参数
| 技术参数 | 测试条件 | 最小值 | 典型值 | 最大值 | |||||
| 输入参数 | 输入电压范围（Vac） | 165 | 220 | 265 | |||||
| 直流电压范围（Vdc） | 200 | 310 | 375 | ||||||
| 输入频率（Hz） | 47 | 50 | 63 | ||||||
| 输出电压（V) | Vi=AC165V~AC265V | 24.5 | 25.5 | 26.5 | |||||
| 输出电流(A) | Vi=AC165V~AC265V | --- | 2 | --- | |||||
| 输出峰值电流(A) | 测试时间为30秒 | --- | 12 | --- | |||||
| 纹波噪声（%） | 全范围输入，额定负载 | --- | --- | ±1 | |||||
| 源效应（%） | 全范围输入，输出满载 | --- | --- | ±1 | |||||
| 负载效应（%） | 标称输入,10%～100%负载之间变化 | --- | --- | ±5 | |||||
| 效率（%） | 额定输入输出 | 80 | 84 | --- | |||||
| 隔离耐压 | 输入对输出： 2500VAC/1min/5mA | 2500Vac | --- | --- | |||||
| 输入对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 输出对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 工作温度（℃） | 额定输入输出 | -40 | --- | 70 | |||||
| 存储温度（℃） | 无结露 | -45 | --- | 85 | |||||
| 大气压力（KPa） | 80 | --- | 110 | ||||||
| 电容端 | 电容容量（F） | 0 | --- | 20 | |||||
| 放电欠压保护点 | 16 | 17 | 18 | ||||||
| 充电电压范围（Vdc） | 24 | 25 | 26 | ||||||
| 充电电流（A） | 0.4 | 0.5 | 0.6 | ||||||
| 电源保护 | 输出过压保护 | 保护点V0范围120%-140% | |||||||
| 短路保护 | 输出恒流保护 | ||||||||
| 电磁兼容 | DL/T721-2013标准 | 四级 | |||||||
| 外型尺寸 | 长 x 宽 x 高（mm） | 168*77*27 | |||||||

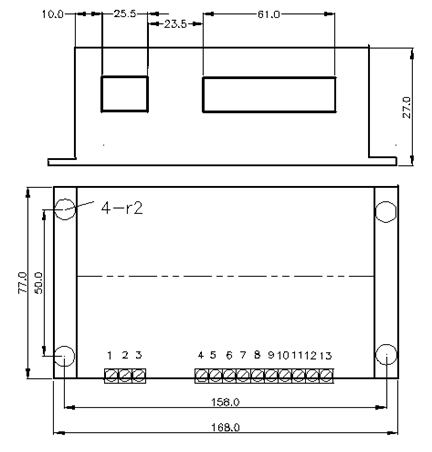

三、电源尺寸（单位：毫米）
端子定义说明：
| 1 | L | 交流输入火线 | 8 | NC | 空脚 |
| 2 | FG | 大地 | 9 | NC | 空脚 |
| 3 | N | 交流输入零线 | 10 | C+ | 电容接入正 |
| 4 | NC | 空脚 | 11 | C- | 电容接入负 |
| 5 | NC | 空脚 | 12 | VO- | 输出负 |
| 6 | K1 | 掉电告警节点 | 13 | VO+ | 输出正 |
| 7 | K2 | 掉电告警节点 |
四、使用注意事项
| 1、本电源在输入交流电后即可工作，电源对电容模组进行充电，充电电流0.5A左右。 | ||||
| 2、告警输出端子为内部继电器输出的节点，继电器为常闭输出节点，电源不工作时，K1-K2导通。 | ||||
| 3、输出大容量电容负载严禁接反，以免发生危险。 | ||||
| 4、当电容带电时严禁接线，以免永久损坏电源。 | ||||
| 5、本电源不允许持续频繁充、放电工作，需要连续充放电时，控制充放电间隔不小于20秒。 |
