| ◆专为馈线保护装置（FTU）配套设计的充电式模块电源； | ||||
| ◆具有对外接充电电池的智能充放电管理功能；当电池容量不够时，能自动对电池进行充电。当交流输入断电时，电池能不间断地对负载供电，具有电池过充过放保护功能；具有电池充、放电状态显示；具有电池活化功能，可手动或通过外部信号自动对电池进行活化维护；具有电池欠压告警和交流输入失电告警功能和电池活化信号； | ||||
| ◆最大瞬时输出功率可达300W，体积小，转换效率高； | ||||
| ◆金属外壳模块化封装，端子方式出线，安装方便； | ||||
| ◆绝缘安全性好，隔离强度高； | ||||
| ◆采用优质器件，精心设计，可靠性高； | ||||
| ◆电磁兼容性符合国家标准要求，抗干扰能力强。 | ||||

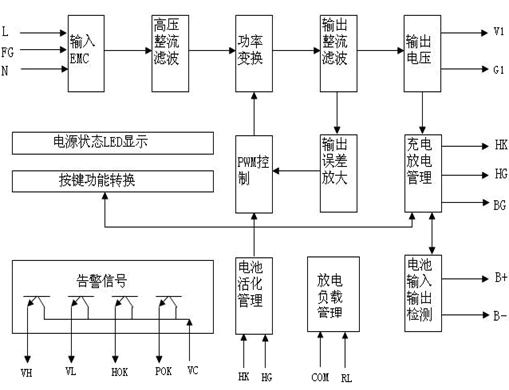

二、电源内部结构图
三、技术参数
| 技术参数 | 测试条件 | 最小值 | 典型值 | 最大值 | |||||
| 输入参数 | 输入电压范围（Vac） | 175 | 220 | 265 | |||||
| 输入频率（Hz） | 47 | 50 | 63 | ||||||
| 输出电压(V) | Vi=AC175V~AC265V，Io=0～3A | 26.5 | 27.0 | 27.5 | |||||
| 输出电流(A) | Vi=AC175V~AC265V,不含充电电流 | 0 | 3 | 12（30Smax） | |||||
| 纹波噪声(mv) | 全范围输入，额定负载 | --- | --- | 280 | |||||
| 源效应（%） | 全范围输入，输出满载 | --- | --- | ±1 | |||||
| 负载效应（%） | 标称输入,10%～100%负载之间变化 | --- | --- | ±2 | |||||
| 出厂设定电池浮充电压(V) |
Vi=AC175V~AC265V Io=3A,IB=0.1A,Ta=25℃ |
26.5 | 27.0 | 27.5 | |||||
| 电池充电电流(A) | Vi=AC175V~AC265V，Io=3A | 0.6 | 0.75 | 0.9 | |||||
| 电池放电关断点(V) | Io=1A | 19.5 | 20.0 | 21 | |||||
| 电池活化完成点(V) | Io=1A | 22.0 | 22.5 | 23.5 | |||||
| 电池欠压告警点(V) | Io=1A | 22.0 | 22.5 | 23.5 | |||||
| 电池关断延时(S) | Io=1A | --- | 10 | --- | |||||
| 活化触点接触时间(s) | 活化时 | --- | 1 | 5 | |||||
| 效率（%） | 额定输入输出 | 85 | 86 | --- | |||||
| 隔离耐压 | 输入对输出：2500VAC/1min/5mA | 2500Vac | --- | --- | |||||
| 输入对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 输出对地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 告警信号对其他：2500VAC/ 1min /5mA | 2500Vac | --- | --- | ||||||
| 外型尺寸 | 长 x 宽 x 高：168*110*45(mm) | ||||||||
| 电磁兼容 | DL/T721-2013 | 四级 | |||||||
| 工作温度（℃） | 额定输出输出 | -40 | --- | 70 | |||||
| 存储温度（℃） | 无结露 | -45 | --- | 80 | |||||
| 大气压力（KPa） | 80 | --- | 100 | ||||||

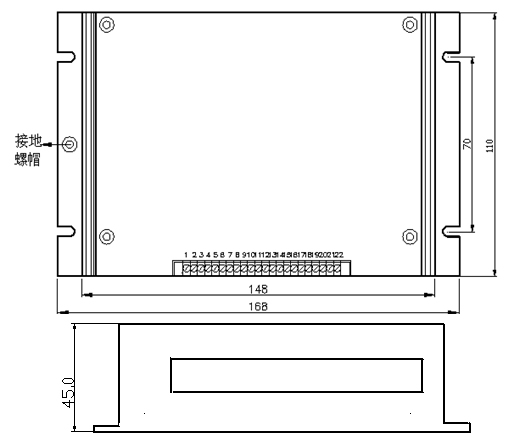

四、电源尺寸（单位：毫米）

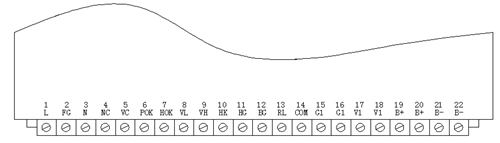

引脚定义说明：
|
1 |
L |
电源火线输入 |
9 |
VH |
电池故障告警 |
17 |
V1 |
负载正极 |
|
2 |
FG |
保护地 |
10 |
HK |
遥控活化启动 |
18 |
V1 |
负载正极 |
|
3 |
N |
电源零线输入 |
11 |
HG |
遥控活化退出 |
19 |
B+ |
电池正极 |
|
4 |
NC |
空脚 |
12 |
BG |
遥控电池退出 |
20 |
B+ |
电池正极 |
|
5 |
VC |
告警输入信号正极 |
13 |
RL |
活化负载接入点 |
21 |
B- |
电池负极 |
|
6 |
POK |
输入故障告警 |
14 |
COM |
遥控信号公共接地点 |
22 |
B- |
电池负极 |
|
7 |
HOK |
活化状态信号 |
15 |
G1 |
负载负极 |
|
|
|
|
8 |
VL |
电池欠压告警 |
16 |
G1 |
负载负极 |
|
|
|
五、使用说明
| 5.1 电源指示灯 | |||||||||
| 充电：绿色指示灯，表明电源正常工作，同时在给电池充电； | |||||||||
| 放电：红色指示灯，表明电源已经停止工作，同时电池在对负载放电或电池处于活化状态； | |||||||||
| 欠压：红色指示灯，指示灯亮的时候，表明电源输出处于欠压状态； | |||||||||
| 活化：红色指示灯，表明电源处于活化状态； | |||||||||
| 故障：红色指示灯，表明电源处于故障状态：即输出过压保护。 | |||||||||
| 5.2 电源使用 | |||||||||
| 5.2.1参见本说明接线示意图，确保正确连接，本电源适用于对6——30Ah铅酸电池或胶体免维护电池进行充电；电池反接时要有如下反应：1.蜂鸣器发出报警声 2.负载端无输出 3..交流上电，电源不启动 | |||||||||
| 5.2.2电源本身对负载输出电流，同时为电池进行恒流充电，当电池充电完成后，电源自动转为浮充电状态。 | |||||||||
| 5.2.3当交流断电时，电池不间断为负载供电，零切换时间，电池放电至欠压告警点时，电源输出电池欠压告警信号，当电池放电低于欠压保护点时，延时大约10秒后，电源关闭负载输出；如果电池需要提前退出，只需要将BG端子对COM短接一次（不小于1秒，但最好不要超过5秒）。但是，请特别注意：在电池处于活化状态时请用电池提前退出的功能，否者将会造成电源输出电压出现短时中断，影响系统工作。 | |||||||||
| 5.2.4当负载需要较大电流，超出电源提供的最大电流时，电源自身过流保护，负载电流开始由电池提供。 | |||||||||
| 5.2.5电池的活化，当电池长时间处于浮充电状态，应对电池进行活化以免电池极板钝化，活化可以由外部CPU控制的继电器把电源的活化端子HK、COM短接一次或手动短接HK、COM（不小于1秒，但最好不要超过5秒）电源进入活化状态，电源关闭交流输入,电池放电，当电池放电至活化完成点时，电源重新启动工作向负载供电并为电池充电；如果电池需要提前退出活化，可以将HG端子对COM短接一次（不小于1秒，但最好不要超过5秒），电池自动退出出活化。 | |||||||||
| 5.2.6活化端子RL的使用：此端子为电池活化时加速电池放电设置。根据不同的电池容量选择放电电阻的大小，当电源正常工作时，该电阻不工作；当电池进入活化状态时，电阻接通电池。放电电流的选择：放电电流（A）=0.1*电池容量（AH）-经常性负载电流（A） 如果计算出的放电电流为负，则可以不加放电电阻；放电电阻应该妥善放置散热，并远离电源模块。 | |||||||||
| 5.3 告警端子的使用 | |||||||||
| 告警输出端子为电子结点(见内部原理图)，需在VC端输入+5V～+24V直流电压，在告警时告警结点导通或 截止， 告警结点带载能力为0～5mA，告警结点压降为0.1～0.5V。告警结点对电源输入、输出、机壳、保护地绝缘强度为2500Vac电压，绝缘电阻100 MΩ。 | |||||||||
| 告警结点 | 告警名称 |
正常时状态 （或非活化） |
告警时状态 （或活化） |
||||
| VC | 告警电源输入端 | -- | -- | ||||
| BR | 输入交流断电告警 | 通 | 断 | ||||
| AO | 电池活化 | 断 | 通 | ||||
| BL | 电池欠压告警 | 断 | 通 | ||||
| VH | 电池故障告警 | 断 | 通 |
| 5.4 按键的使用 | |||||||||
| 当电源接上电池，但是交流还没有通电的时候，电源是没有输出的，这个时候如果需要电池供电，必须先让电源通上交流电，或者按一下面板上的电池ON 按键。当不需要电池供电时，可以按住电池OFF键2~5秒，电池可以切断输出——此功能可以作为设备调试时使用；当电池已经欠压，可是需要应急供电时，可以按住电池ON按 键放，电池持续供电。同样，面板上的电池活化ON/OFF键可以用来手动控制电池的活化及退出。 | |||||||||
| 5.5 电池的使用 | |||||||||
| 本电源可配用6～30AH铅酸电池或胶体免维护电池，电池接在电源的电池端子（B+、B-）上，负荷电流小于12A时，负载接在电源输出端子上，非经常性负荷最大电流超过12A时，可直接接在电池上，此时电源的电池放电保护功能失效。 | |||||||||
| 5.6 面板按键的使用 | |||||||||
| 当电源接上电池，但是交流还没有通电的时候，电源是没有输出的，这个时候如果需要电池供电，必须先让电源通上 交流电，或者按一下面板上的电池ON 按键。当不需要电池供电时，可以按住电池OFF键10秒左右，电池可以切断输出——此功能可以作为设备调试时使用；当电池已经欠压，可是需要应急供电时，可以按住电池ON按键不放，电池持续供电。同样，面板上的电池活化ON/OFF键可以用来手动控制电池的活化及退出。 | |||||||||
六、使用注意事项
| 1、输出请选用截面积大于2.5mm2的导线； |
| 2、请按图正确接线，切勿接反，否则将造成电源永久性损坏！ |
| 3、本产品不具备输入过压保护功能，输入电压不得超过指标极限值； |
| 4、本电源在带电池工作时，负载禁止短路，即使很短的时间也有可能损坏电源模块。建议在电池与电源之 |
| 间加装一个10A的空气开关（不可选用过大或者过小的，用户在使用30A的冲击负荷是，开关不会动作） |
| 则可以极大的保护电源短路； |
| 5、本产品输出不允许并联工作； |
| 6、本机的FG端与外壳相连，FG端应接入大地，以增加抗干扰能力； |
|
7、本电源工作时外壳较热，请在电源周围保留一定的缝隙保持空气流动利于散热，对温度敏感的装置尽量远离电源。 |
